IntBox IO 工业控制器 —— 太阳能光伏电站全场景智能监控解决方案

一、方案前言

在 “双碳” 战略全面推进背景下，集中式地面光伏电站、工商业屋顶分布式光伏、户用光伏、山地光伏、储能配套光伏电站规模持续扩容。光伏场站普遍存在点位分散、户外恶劣工况、设备种类多、人工巡检成本高、故障响应滞后、本地无自控能力等行业痛点：

1. 汇流箱、逆变器、箱变、环境传感器、消防、安防设备信号孤立，数据无法统一归集；

2. 偏远山地、荒地光伏无有线网络，布线施工成本高昂；

3. 传统大型 PLC 成套系统造价高、调试复杂，小型分布式光伏性价比严重失衡；

4. 设备异常、温湿度超限、直流漏电、通风故障只能现场排查，发电量损耗严重；

5. 断网后现场设备无本地联动逻辑，故障无法自主处置，依赖人工到场。

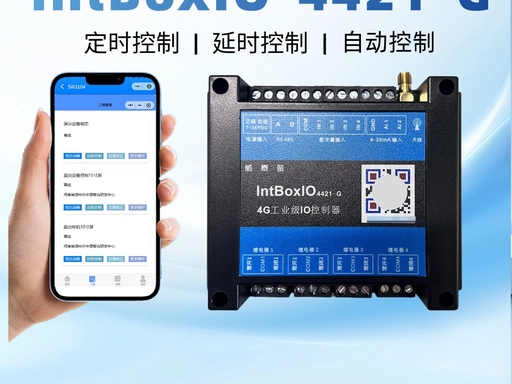

威泰普自研IntBox IO-4421-G 4G 工业级 IO 控制器，专为光伏场站分布式监测与自动化控制打造，集信号采集、边缘本地自控、4G 无线传输、云端远程运维、多协议对接于一体，以轻量化、低成本工业物联网终端，一站式解决光伏电站分散点位智能化管控难题，适配大中小型各类光伏项目数字化升级需求witep.cn。

二、产品核心硬件适配光伏工况优势

IntBox IO-4421-G 专为户外光伏严苛环境设计，硬件配置完美匹配光伏全品类监测信号采集：

1. 多路 IO 信号全覆盖

   • 4 路 DI 开关量输入：采集汇流箱断路器通断、逆变器故障告警、消防烟感、柜门防盗、防雷器状态；

   • 4 路 DO 继电器输出：远程控制散热风机、消防排风扇、光伏区照明、喷淋降温、分断保护回路；

   • 2 路 AI 模拟量采集：接入辐照仪、组件温度传感器、箱变温湿度、直流母线电压 / 电流变送器（4-20mA）；

   • 1 路 RS485 串口：Modbus RTU 协议对接逆变器、智能电表、储能 BMS、气象站，批量读取发电功率、发电量、交直流电压、设备运行参数witep.cn。




2. 户外工业级防护硬件

   • 宽电压供电 7~36VDC，适配光伏直流辅助电源、储能电池供电，无需额外稳压电源；

   • 超宽温工作区间 - 35℃~75℃，耐高温暴晒、冬季低温霜冻，适配山地、荒漠、露天屋顶全年稳定运行；

   • 硬件独立看门狗、抗雷击 EMC 电路，光伏场站复杂电磁环境下不死机、不掉线；

   • 体积小巧 115×90×40mm，支持 DIN 导轨 / 螺丝孔两种安装方式，可直接部署汇流箱、箱变控制柜内，节省柜体空间witep.cn。




3. 4G 无线免布线传输内置工业 4G 全网通模块，无需铺设光纤、网线，偏远荒山、滩涂分布式光伏零布线成本；SSL 加密 MQTT 协议传输，电力数据防窃取、防篡改，满足能源行业数据安全规范。






三、光伏电站分场景落地应用方案

（一）工商业屋顶分布式光伏（厂房屋顶、商场、园区光伏）

场景痛点

屋顶点位分散、多楼层分区，逆变器、汇流箱分布零散；车间电磁干扰强，人工上楼巡检效率低；夏季组件高温影响发电，缺少自动散热调控；需同步监测厂区用电与光伏自发自用消纳数据。

IntBox IO 落地架构

1. 每 2~3 台逆变器配置 1 台 IntBox IO，RS485 采集逆变器发电数据、智能电表负荷数据；

2. DI 接入汇流箱故障报警、配电柜门防盗开关；AI 采集屋顶辐照、组件表面温度；

3. DO 联动屋顶散热风机、喷淋降温装置：本地逻辑设定温度阈值，超温自动启动风机，降温达标自动停机，断网仍可本地自主运行；

4. 4G 上传全部数据至威泰普云平台，管理员 PC 端、微信小程序实时查看各屋顶分区发电量、设备故障、环境数据，异常推送短信 / 微信告警。

（二）地面集中式大型光伏电站（山地、荒漠、滩涂光伏）

场景痛点

占地面积广、汇流箱点位数百上千个，站点距离中控室数公里；野外无有线网络，传统有线采集布线造价极高；夜间安防缺失、防雷失效无法及时发现；箱变过热、直流漏电故障会大幅降低整体发电量。

IntBox IO 落地架构

1. 分布式点位就地采集：每个汇流箱分支、箱变舱内单独部署 IntBox IO，就近采集本地信号，长距离仅需 4G 无线回传，大幅减少线缆工程量；

2. 多维度安全监测

   • DI 采集箱变门磁、防雷器失效信号、短路故障干接点；

   • AI 采集箱变内部温湿度、光伏场区辐照、土壤湿度；

   • DO 远程控制箱变舱排风扇、场区安防灯光、应急分断开关；




3. 本地边缘联动自保：设备内置无代码逻辑组态，可预设多重联动规则：箱变温度＞60℃自动开启双路风机；汇流箱故障信号触发本地声光报警 + 云端推送告警；夜间安防门磁触发自动打开场区照明；

4. 统一平台集中管控：所有场站 IntBox IO 设备统一接入威泰普智慧能源云，总控室大屏可视化整站发电数据、设备在线状态、故障点位定位，支持导出发电量报表、设备运维台账。

（三）光伏 + 储能一体化微网电站

场景痛点

光伏、储能设备信号协议不统一，BMS、逆变器、配电柜数据割裂；离网工况下负荷失衡易出现过充过放，缺少本地协同控制；储能舱高温存在消防安全隐患。

IntBox IO 落地架构

1. RS485 串口对接储能 BMS、光伏逆变器、双向电表，同步采集光伏出力、储能充放电功率、电池电压、SOC 剩余电量；

2. AI 采集储能舱温感、烟感传感器数值；DI 接入消防报警、电池故障干接点；

3. 本地联动逻辑实现光储协同：光伏出力过剩自动启动储能充电；负荷高峰光伏出力不足自动释放储能；储能舱温度超限联动排风 + 喷淋降温，出现消防信号同步切断交直流输出；

4. 支持 MQTT 协议无缝对接业主自有 SCADA、能源管理平台，实现微网系统一体化调度。

（四）户用小型光伏、村级扶贫光伏

场景痛点

站点数量多、单站规模小，成套 PLC 设备成本过高；站点分布村落各地，运维人员无法逐户巡查；缺少远程启停、故障预警手段。

IntBox IO 落地架构

单户 / 村级光伏仅需一台 IntBox IO 即可完成全套监测控制，低成本替代复杂工控系统；农户、运维负责人微信小程序即可查看每日发电量、设备故障，逆变器异常自动推送提醒，远程启停检修回路，大幅降低分散小型光伏运维人力投入。

四、完整功能体系：采集 - 自控 - 传输 - 运维一体化

1. 多维度数据实时采集

• 模拟量：光照强度、组件温度、箱变温湿度、交直流电流电压；

• 开关量：汇流箱故障、断路器状态、门磁、防雷、消防告警；

• 串口数据：逆变器发电量、功率、储能 BMS 参数、电表能耗、气象站数据。

2. 本地离线智能联动（核心优势）

无需依赖云端网络，设备本地完成逻辑运算，支持条件触发、定时控制、延时联动、循环控制：

• 阈值联动：温度 / 辐照超限自动启停风机、喷淋；

• 故障自保：短路、漏电、消防信号触发切断输出并本地报警；

• 定时任务：日出开启场区监测、日落关闭照明，适配光伏昼夜运行规律；断网场景下所有自控逻辑持续运行，恢复网络后自动补传历史数据，不丢失故障记录。

3. 双端远程可视化运维

• PC 端云平台：大屏组态、历史曲线、发电量统计、故障台账、批量远程配置、固件升级；

• 微信小程序：随时随地查看单站 / 分区实时数据、远程继电器启停、故障消息推送，无需安装专用软件。

4. 多协议兼容，灵活对接第三方系统

标准 Modbus RTU、MQTT、HTTPS 传输协议，可无缝对接电站 SCADA、集团能源管理平台、政府新能源监管平台；支持 SSL 加密、心跳保活，保障能源数据传输安全稳定。

五、对比传统光伏监控方案核心价值

客户落地核心收益

1. 降本增效：省去长距离布线、减少 70% 现场巡检频次，人力与施工成本大幅缩减；

2. 提升发电量：组件高温、设备故障**时间预警处置，减少停机损耗，发电效率提升 8%~15%；

3. 无人值守运维：远程监测 + 本地自动处置，偏远光伏场站无需 24 小时专人驻场；

4. 安全风险可控：箱变过热、消防、漏电、安防隐患实时预警联动，杜绝设备烧毁、火灾事故；

5. 数字化资产沉淀：完整存储全周期发电、设备、环境数据，支撑发电量分析、运维优化、碳资产核算。

六、方案配套服务与部署流程

1. 一站式配套服务

威泰普提供光伏项目完整配套支持：

• 免费点位逻辑组态模板（光伏汇流箱、箱变、光储联动预设程序）；

• 云平台免费基础可视化、告警推送、数据存储服务；

• 设备远程固件升级、终身技术远程调试；

• 大型集中式光伏可定制多设备批量组网、本地私有云部署方案。

2. 标准化快速部署流程

1. 现场点位梳理：汇流箱、逆变器、传感器、执行器信号点位统计；

2. IntBox IO 点位匹配配置，预设联动逻辑；

3. 设备导轨安装至控制柜，接线传感器与 4G 天线；

4. 扫码绑定威泰普云平台，配置站点信息；

5. 联调测试：采集、远程控制、告警、离线联动功能验证；

6. 交付运维账号，培训小程序 / PC 平台操作。

七、结语

双碳目标下光伏电站规模化、分布式发展已成行业趋势，轻量化、低成本、高可靠的边缘智能管控设备是光伏数字化转型刚需。威泰普 IntBox IO 工业控制器打破传统工控设备高门槛局限，以一体化采集、本地自控、无线远程运维核心能力，覆盖户用、工商业、地面集中式、光储一体化全类型光伏场站，为新能源企业、电站运营商提供轻量化、可复制、高性价比智慧光伏监控解决方案。

威泰普持续深耕新能源自动化物联网领域，依托工业 IO 控制、云平台、边缘计算核心技术，持续迭代适配光伏、储能、风电等新能源场景产品，助力光伏行业实现无人值守、提质增效、安全稳定数字化运营。

产品型号参考

IntBox IO-4421-G（4DI+4DO+2AI+RS485+4G 全网通标准款，光伏场站通用型号）
